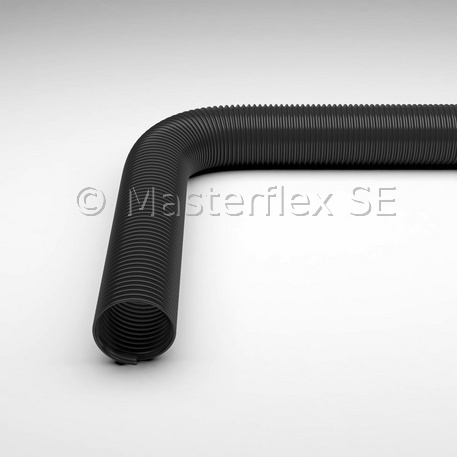

Master-PUR HX EL

Manguera de aspiración y transporte de PU, pesada, flexible, muy resistente a la abrasión y resistente al vacío, con refuerzo debajo de la espiral, eléctricamente conductiva

Master-PUR HX EL - Manguera de aspiración y transporte de PU, pesada, flexible, muy resistente a la abrasión y resistente al vacío, con refuerzo debajo de la espiral, eléctricamente conductiva

Dibujo técnico

Elementos de conexión

  • Brida inclinable de PU Combiflex, atornillable
    Brida inclinable de PU Combiflex, atornillable
  • Brida cónica de PU Combiflex
    Brida cónica de PU Combiflex
  • Abrazadera de manguera con pernos
    Abrazadera de manguera con pernos
  • Tomas roscadas de metal Combiflex
    Tomas roscadas de metal Combiflex
  • Brida fija de PU Combiflex, atornillable
    Brida fija de PU Combiflex, atornillable

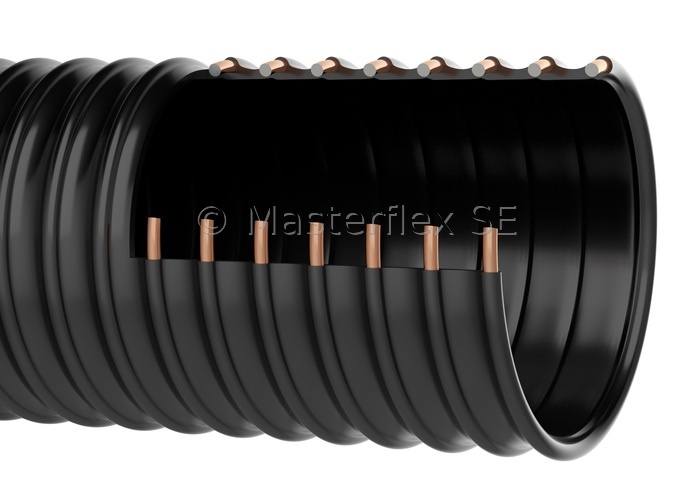

Estructura



Master-PUR HX EL - Manguera de aspiración y transporte de PU, pesada, flexible, muy resistente a la abrasión y resistente al vacío, con refuerzo debajo de la espiral, eléctricamente conductiva

Materiál

  • espiral: alambre de acero para muelles
  • pared: poliuretano con conductividad eléctrica
  • grosor de la pared entre espirales aprox. 1,7-2,1 mm, dependiendo del DN

Aplicaciones

  • Zonas de peligro que requieran tubos con conductividad eléctrica
  • Succión de medios de granulado grueso con una tasa de flujo máxima
  • Tubo de protección frente al desgaste mecánico mayor
  • Tubo de succión y de transporte para medios sólidos extremadamente abrasivos, líquidos y gaseosos

Propiedades

  • conforme a la norma DIN 26057
  • flexible
  • resistencia a las superficies RO < 103 ohmios
  • extremadamente resistente a la abrasión gracias a refuerzos especiales bajo la espiral
  • alta resistencia al vacío y resistencia a la presión máxima
  • altamente duradero, larga vida útil
  • revestimiento interior mayormente suave
  • aprobado conf. TRGS 727 y ATEX 2014/34 UE. Detalles conf. certificado
  • características de flujo ideales
  • buena resistencia a los productos químicos, a los aceites y a los combustibles
  • alta resistencia a la tracción
  • resistencia a los UV y al ozono generalmente buena
  • conforme a la norma DIN 26057

Rango de temperaturas

  • de -40 °C a +90 °C
  • picos de hasta +125 °C

Variantes de artículos

DN Presión op. Vacío Radio de curvatura* Ø exterior Peso/m números de artículos Longitudes en stock máx. Longitud de producción
bar bar mm mm kg m m
32 4,85 0,94 80 42 0,69 000159:32:x / 20
38 4,39 0,94 95 48 0,78 000159:38:x / 20
40 4,27 0,94 100 50 0,81 000159:40:x / 20
45 4,1 0,94 115 55 0,88 000159:45:x / 20
50 4,02 0,94 123 60 0,94 000159:50:x / 20
51 4 0,94 125 61 0,95 000159:51:x / 20
55 3,75 0,89 140 65 1,08 000159:55:x / 20
60 3,6 0,89 150 70 1,20 000159:60:x / 20
65 3,3 0,89 165 75 1,33 000159:65:x / 20
70 3,15 0,89 175 80 1,49 000159:70:x / 20
75 2,96 0,89 188 86 1,65 000159:75:x / 20
76 2,92 0,89 190 87 1,68 000159:76:x / 20
80 2,77 0,89 200 93 1,85 000159:80:x / 20
90 2,4 0,89 225 103 2,10 000159:90:x / 20
100 2,15 0,87 246 113 2,28 000159:100:x / 20
102 2,1 0,87 250 115 2,32 000159:102:x / 20
110 1,95 0,87 275 124 2,60 000159:110:x / 20
115 1,8 0,87 290 129 2,73 000159:115:x / 20
120 1,65 0,87 300 134 2,86 000159:120:x / 20
125 1,65 0,87 311 138 2,97 000159:125:x / 20
127 1,65 0,87 315 140 3,01 000159:127:x / 20
130 1,65 0,84 325 143 3,25 000159:130:x / 20
140 1,5 0,83 350 153 3,66 000159:140:x / 20
150 1,5 0,82 371 165 4,07 000159:150:x / 20
152 1,5 0,82 375 167 4,15 000159:152:x / 20
160 1,35 0,81 400 175 4,55 000159:160:x / 20
170 1,2 0,8 425 185 5,01 000159:170:x / 20
175 1,2 0,79 440 190 5,27 000159:175:x / 20
180 1,2 0,77 450 195 5,52 000159:180:x / 20
200 1,07 0,67 493 217 5,99 000159:200:x / 15
203 1,05 0,66 500 220 6,06 000159:203:x / 15
225 0,9 0,58 565 241 6,99 000159:225:x / 10
250 0,9 0,52 617 263 7,91 000159:250:x / 10
254 0,9 0,51 625 267 7,91 000159:254:x / 10
275 0,75 0,47 690 292 8,67 000159:275:x / 10
300 0,6 0,42 750 317 9,42 000159:300:x / 10

Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Varaintes suministrables

  • Disponible a petición en las longitudes, dimensiones y colores anteriormente listados. De manera alternativa, también disponible con estampados.

Dibujo técnico

Elementos de conexión

  • Brida inclinable de PU Combiflex, atornillable
    Brida inclinable de PU Combiflex, atornillable
  • Brida cónica de PU Combiflex
    Brida cónica de PU Combiflex
  • Abrazadera de manguera con pernos
    Abrazadera de manguera con pernos
  • Tomas roscadas de metal Combiflex
    Tomas roscadas de metal Combiflex
  • Brida fija de PU Combiflex, atornillable
    Brida fija de PU Combiflex, atornillable

Estructura

Más información

Declaracion de conformidad Mostrar proceso de producción Descargar PDF
