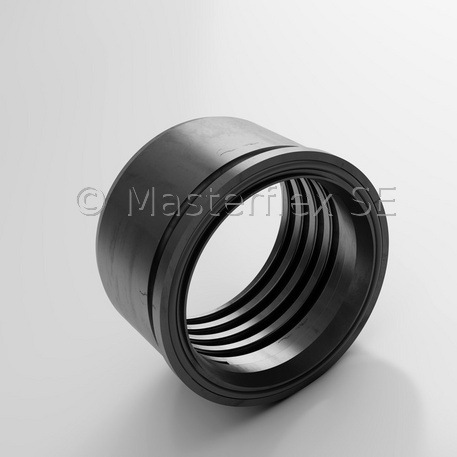

Brida cónica de PU Combiflex

conforme a DIN 3016

Brida cónica de PU Combiflex - conforme a DIN 3016

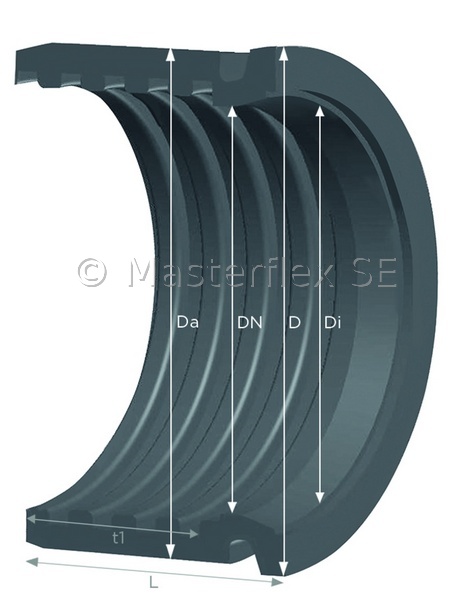

Dibujo técnico


Brida cónica de PU Combiflex - conforme a DIN 3016

Materiál

  • poliuretano altamente resistente a la abrasión

Aplicaciones

  • Sistema de conexión rápida atornillable para los tipos de tubos Master-PUR L / H / HX

Propiedades

  • resistente a la abrasión y a los microbios
  • ligero
  • reutilizable e intercambiable
  • opción de conexión sin restricción ajustable de la sección transversal
  • a prueba de alta tensión
  • fácil de instalar si se usan conectores de abrazaderas de sujeción rápida
  • a prueba de impactos
  • Versión fija equipada de serie con interfaz digital. Compatible con la aplicación AMPIUS®

Rango de temperaturas

  • de -40 °C a +90 °C
  • picos de hasta +125 °C

Variantes de artículos

DN manguer L Peso/unidad D: Ø exterior brida Da: Rango Ø exterior rosca t1: Profundidad atornillada de la manguera di: diámetro interior de la manguera especificación del artículo números de artículos
mm kg mm mm mm mm
50 68 0,1 78 75 43,5 54,5 parte masculina, para el tipo L 001380
50 68 0,1 78 75 43,5 54,5 parte hembra, para el tipo L 001379
65 78 0,15 91 90 48,5 70,3 parte masculina, para el tipo L 001382
65 78 0,15 91 90 48,5 70,3 parte hembra, para el tipo L 001381
80 83 0,18 104 105 53,5 82,5 parte masculina, para el tipo L 001384
80 83 0,18 104 105 53,5 82,5 parte hembra, para el tipo L 001383
100 88 0,35 129 131 58,5 107,1 parte masculina, para el tipo L 001386
100 88 0,35 129 131 58,5 107,1 parte hembra, para el tipo L 001385
125 95 0,42 161 156 63,5 131,7 parte masculina, para el tipo L 001388
125 95 0,42 161 156 63,5 131,7 parte hembra, para el tipo L 001387
150 105 0,63 190 184 73,5 159,3 parte masculina, para el tipo L 001390
150 105 0,63 190 184 73,5 159,3 parte hembra, para el tipo L 001389
160 105 0,7 200 190 73,5 167 parte masculina, para el tipo L 001392
160 105 0,7 200 190 73,5 167 parte hembra, para el tipo L 001391
180 110 0,8 216 210 78,5 182,9 parte masculina, para el tipo L 001394
180 110 0,8 216 210 78,5 182,9 parte hembra, para el tipo L 001393
200 110 0,87 242 235 78,5 207,3 parte masculina, para el tipo L 001396
200 110 0,87 242 235 78,5 207,3 parte hembra, para el tipo L 001395
250 120 1,4 295 283 88,5 260,4 parte masculina, para el tipo L 001398
250 120 1,4 295 283 88,5 260,4 parte hembra, para el tipo L 001397
50 68 0,1 78 75 43,5 54,5 parte masculina, para el tipo H 001400
50 68 0,1 78 75 43,5 54,5 parte hembra, para el tipo H 001399
65 78 0,15 91 90 48,5 70,3 parte masculina, para el tipo H 001402
65 78 0,15 91 90 48,5 70,3 parte hembra, para el tipo H 001401
80 83 0,18 104 105 53,5 82,5 parte masculina, para el tipo H 001404
80 83 0,18 104 105 53,5 82,5 parte hembra, para el tipo H 001403
100 88 0,35 129 131 58,5 107,1 parte masculina, para el tipo H 001406
100 88 0,35 129 131 58,5 107,1 parte hembra, para el tipo H 001405
125 95 0,42 161 156 63,5 131,7 parte masculina, para el tipo H 001408
125 95 0,42 161 156 63,5 131,7 parte hembra, para el tipo H 001407
150 105 0,63 190 184 73,5 159,3 parte masculina, para el tipo H 001410
150 105 0,63 190 184 73,5 159,3 parte hembra, para el tipo H 001409
160 105 0,7 200 190 73,5 167 parte masculina, para el tipo H 001412
160 105 0,7 200 190 73,5 167 parte hembra, para el tipo H 001411
180 110 0,8 216 210 78,5 182,9 parte masculina, para el tipo H 001414
180 110 0,8 216 210 78,5 182,9 parte hembra, para el tipo H 001413
200 110 0,87 242 235 78,5 207,3 parte masculina, para el tipo H 001416
200 110 0,87 242 235 78,5 207,3 parte hembra, para el tipo H 001415
250 120 1,4 295 283 88,5 260,4 parte masculina, para el tipo H 001418
250 120 1,4 295 283 88,5 260,4 parte hembra, para el tipo H 001417
50 68 0,1 78 75 43,5 54,5 parte masculina, para el tipo HX 001420
50 68 0,1 78 75 43,5 54,5 parte hembra, para el tipo HX 001419
65 78 0,15 91 90 48,5 70,3 parte masculina, para el tipo HX 001424
65 78 0,15 91 90 48,5 70,3 parte hembra, para el tipo HX 001423
80 83 0,18 104 105 53,5 82,5 parte masculina, para el tipo HX 001428
80 83 0,18 104 105 53,5 82,5 parte hembra, para el tipo HX 001427
100 88 0,35 129 131 58,5 107,1 parte masculina, para el tipo HX 001432
100 88 0,35 129 131 58,5 107,1 parte hembra, para el tipo HX 001431
125 95 0,42 161 156 63,5 131,7 parte masculina, para el tipo HX 001436
125 95 0,42 161 156 63,5 131,7 parte hembra, para el tipo HX 001435
150 105 0,63 190 184 73,5 159,3 parte masculina, para el tipo HX 001441
150 105 0,63 190 184 73,5 159,3 parte hembra, para el tipo HX 001440
160 105 0,7 200 190 73,5 167 parte masculina, para el tipo HX 001447
160 105 0,7 200 190 73,5 167 parte hembra, para el tipo HX 001446
180 110 0,8 216 210 78,5 182,9 parte masculina, para el tipo HX 001449
180 110 0,8 216 210 78,5 182,9 parte hembra, para el tipo HX 001448
200 110 0,87 242 235 78,5 207,3 parte masculina, para el tipo HX 001451
200 110 0,87 242 235 78,5 207,3 parte hembra, para el tipo HX 001450
250 120 1,4 295 283 88,5 260,4 parte masculina, para el tipo HX 001453
250 120 1,4 295 283 88,5 260,4 parte hembra, para el tipo HX 001452
51 68 0,1 78 75 43,5 54,5 parte masculina, para el tipo Performance 001422
51 68 0,1 78 75 43,5 54,5 parte hembra, para el tipo Performance 001421
65 78 0,15 91 90 48,5 70,3 parte masculina, para el tipo Performance 001426
65 78 0,15 91 90 48,5 70,3 parte hembra, para el tipo Performance 001425
80 83 0,18 104 105 53,5 82,5 parte masculina, para el tipo Performance 001430
80 83 0,18 104 105 53,5 82,5 parte hembra, para el tipo Performance 001429
102 88 0,35 129 131 58,5 107,1 parte masculina, para el tipo Performance 001434
102 88 0,35 129 131 58,5 107,1 parte hembra, para el tipo Performance 001433
127 95 0,42 161 156 63,5 131,7 parte masculina, para el tipo Performance 001439
127 95 0,42 161 156 63,5 131,7 parte hembra, para el tipo Performance 001438
152 105 0,63 190 184 73,5 159,3 parte masculina, para el tipo Performance 001445
152 105 0,63 190 184 73,5 159,3 parte hembra, para el tipo Performance 001444

Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Varaintes suministrables

  • Disponible a petición en una versión de montaje permanente para conexiones con refuerzo de tracción y resistentes al agua, en otras dimensiones DN, en colores.
