con rosca exterior conforme a DIN ISO 228 – moldeado
Materiál
color: negro
tomas roscadas de metal: aluminio
canal de PU: poliuretano resistente a la abrasión
Aplicaciones
para la aplicación de conectores en máquinas y tuberías
para el montaje de válvulas para medios sólidos, líquidos y gaseosos

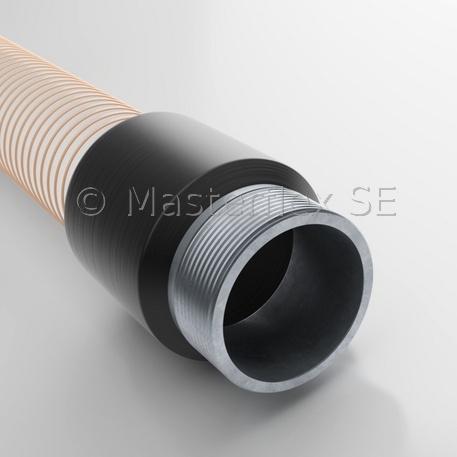

Conectores atornillables de metal fundido con rosca externa conf. DIN EN ISO 228 para todos los tubos Master-PUR
Propiedades
buenas características de flujo
inoxidable
resistente al agua
inodoro/insípido
disipación de las cargas electrostáticas mediante la conexión a tierra entre el tubo y la válvula/el aplique
buena resistencia química
alta resistencia a la tracción
Rango de temperaturas
de -40 °C a +90 °C
picos de hasta +125 °C
Variantes de artículos
DN manguera
Tamaño de la rosca del conector
D: Ø exterior canal
Peso/unidad
números de artículos toma roscada
números de artículos puerta
inch
mm
kg
25
1
42
0,09
004589
005371
32
11/4
52
0,16
004599
005373
38
11/2
60
0,21
004600
008437
40
11/2
60
0,21
007703
006628
50
2
71
0,29
002488
005395
65
21/2
90
0,46
004602
005511
75
3
106
0,78
004603
005416
80
31/2
106
0,60
004604
007627
100
4
130
1,12
004624
005443
125
5
155
1,39
/
005448
150
6
184
1,74
004632
005555
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.
Fabricación y Suministro
Producción por encargo en los tamaños nominales anteriores
Varaintes suministrables
Disponible a petición en otras dimensiones y materiales.
