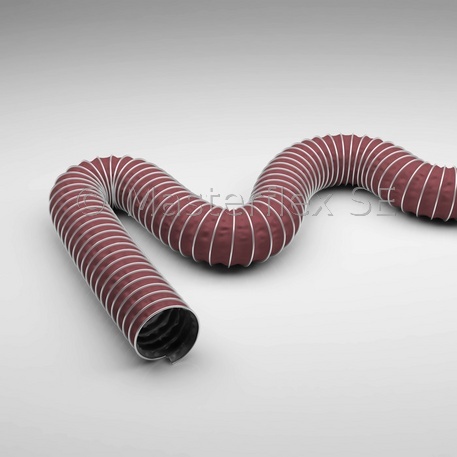

Master-Clip VITON®

Manguera para temperaturas medias y altas para temperaturas de hasta +210 °C

Dibujo técnico

Elementos de conexión

Conector de mangueras
Reductor de mangueras, simétrico
Abrazadera de mangueras Clip-Grip, atornillable
Abrazadera de fijación rápida Clip-Grip

Estructura

Materiál

espiral de perfil de abrazadera: banda de acero galvanizada en caliente
pared: fibra de poliéster con revestimiento de Viton ®

Aplicaciones

Succión/extracción de medios agresivos en un rango de temperaturas medio
Rango de baja presión
Extracción de vapor de pintura
Industria química

Propiedades

muy buena resistencia química
espiral de protección contra el raspado en el exterior
resistencia a las temperaturas aumentada
resistente a las vibraciones
excelente resistencia a los UV / al ozono
conexión a prueba de alta tensión del revestimiento de la pared y la espiral mediante un mecanismo de abrazadera especial
extremadamente comprimible a aprox. 1:6
altamente flexible
resistente a los desgarros
radios de curvatura pequeñísimos
extremadamente ligero

Rango de temperaturas

de -25 °C a +210 °C
picos de hasta +240 °C

Variantes de artículos

DN	Presión op.	Vacío	Radio de curvatura*	Peso/m	números de artículos	Longitud de producción	máx. Longitud de producción
	bar	bar	mm	kg		m	m
38	0,94	0,47	23	0,4	000285:38:x	3-10	25
40	0,93	0,46	24	0,4	000285:40:x	3-10	25
45	0,92	0,43	27	0,4	000285:45:x	3-10	25
50	0,9	0,39	30	0,4	000285:50:x	3-10	25
55	0,85	0,32	33	0,4	000285:55:x	3-10	25
60	0,78	0,27	36	0,5	000285:60:x	3-10	25
65	0,68	0,23	39	0,5	000285:65:x	3-10	25
70	0,67	0,2	42	0,5	000285:70:x	3-10	25
75	0,62	0,18	45	0,6	000285:75:x	3-10	25
80	0,61	0,15	48	0,6	000285:80:x	3-10	25
90	0,56	0,12	54	0,6	000285:90:x	3-10	25
100	0,51	0,1	60	0,6	000285:100:x	3-10	25
110	0,48	0,08	66	0,7	000285:110:x	3-10	25
120	0,36	0,07	72	0,7	000285:120:x	3-10	25
125	0,33	0,06	75	0,8	000285:125:x	3-10	25
130	0,28	0,06	78	0,8	000285:130:x	3-10	25
140	0,25	0,05	84	0,8	000285:140:x	3-10	25
150	0,22	0,04	90	0,9	000285:150:x	3-10	25
160	0,21	0,04	96	0,9	000285:160:x	3-10	25
170	0,19	0,03	102	0,9	000285:170:x	3-10	25
175	0,185	0,03	105	1	000285:175:x	3-10	25
180	0,172	0,03	108	1	000285:180:x	3-10	25
200	0,148	0,03	120	1,2	000285:200:x	3-10	25
215	0,128	0,02	151	1,3	000285:215:x	3-10	25
225	0,115	0,02	158	1,4	000285:225:x	3-10	25
250	0,1	0,02	175	1,6	000285:250:x	3-10	25
275	0,08	0,01	193	1,9	000285:275:x	3-10	25
300	0,07	0,01	210	2,1	000285:300:x	3-10	25
315	0,062	0,01	221	2,1	000285:315:x	3-10	25
325	0,059	0,01	228	2,2	000285:325:x	3-10	25
350	0,056	0,01	245	2,5	000285:350:x	3-10	25
375	0,05	0,01	263	2,9	000285:375:x	3-10	25
400	0,047	0,01	280	3,1	000285:400:x	3-10	25
450	0,045	0,01	360	3,6	000285:450:x	3-10	25
500	0,043	0,01	400	4,1	000285:500:x	3-10	25
550	0,042	0,01	440	4,6	000285:550:x	3-10	25
600	0,039	0,01	480	5,1	000285:600:x	3-10	20
700	0,031	0,01	560	6	000285:700:x	3-10	20
800	0,022	0,01	640	6,9	000285:800:x	3-10	20
900	0,016	0,01	720	7,8	000285:900:x	3-10	20
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C. * Relativo a la parte interna del arco de manguera Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Fabricación y Suministro

Producción por encargo en las anchuras y longitudes nominales mencionadas.

Varaintes suministrables

Disponible a petición en otras longitudes, dimensiones, colores, intervalos de espirales, con espirales de acero inoxidable.
