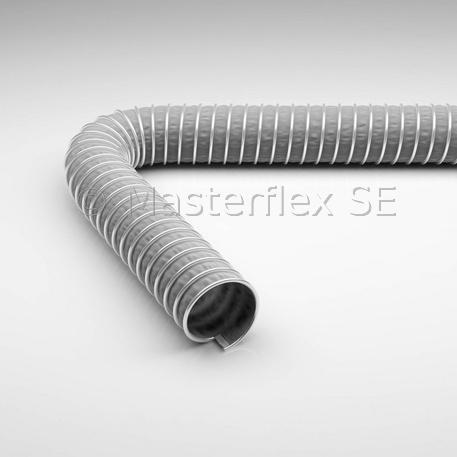

Master-Clip HT 650

Manguera para temperaturas medias y altas para temperaturas de hasta +650 °C, doble capa

Master-Clip HT 650 - Manguera para temperaturas medias y altas para temperaturas de hasta +650 °C, doble capa

Dibujo técnico

Elementos de conexión

  • Conector de mangueras
    Conector de mangueras
  • Reductor de mangueras, simétrico
    Reductor de mangueras, simétrico
  • Abrazadera de mangueras Clip-Grip, atornillable
    Abrazadera de mangueras Clip-Grip, atornillable
  • Abrazadera de fijación rápida Clip-Grip
    Abrazadera de fijación rápida Clip-Grip

Estructura



Master-Clip HT 650 - Manguera para temperaturas medias y altas para temperaturas de hasta +650 °C, doble capa

Materiál

  • espiral de perfil de abrazadera: banda de acero galvanizada en caliente
  • pared: doble capa, capas interior y exterior con tejido con revestimiento especial para altas temperaturas reforzado con alambre de VA integrado

Aplicaciones

  • Unidades de secado de infrarrojos
  • Fabricación de hornos
  • Extracción de gases de escape para bancos de pruebas de motores de alto rendimiento en la industria automovilística
  • Industrias automovilística y aeronáutica
  • Industria de la construcción naval
  • Protección contra el calor
  • Minería e industria siderúrgica
  • Fabricación de máquinas
  • Extractores de humos

Propiedades

  • flexible
  • muy buena resistencia a las temperaturas
  • espiral de protección contra el raspado en el exterior
  • ignífugo
  • resistencia a las vibraciones aumentada por medio de los componentes de refuerzo integrados
  • radios de curvatura pequeños
  • resistente a grandes cargas mecánicas
  • comprimible de forma axial
  • libre de silicona
  • idoneidad limitada para los movimientos de tracción a largo plazo
  • conexión a prueba de alta tensión del revestimiento de la pared y la espiral mediante un mecanismo de abrazadera especial
  • buena resistencia al vacío

Rango de temperaturas

  • de -20° C a + 650° C (temperatura para gas de escape) con el uso adecuado de los embudos de exstracción de gases en el escape y suficiente suministro de aire fresco (aproximadamente 50% de la temperatura máxima especificada)
  • picos de hasta +750 °C

Variantes de artículos

DN Presión op. Vacío Radio de curvatura* Peso/m números de artículos Longitud de producción máx. Longitud de producción
bar bar mm kg m m
50 Auf Anfrage 0,39 30 1,1 000309:50:x 3-10 15
55 Auf Anfrage 0,34 33 1,19 000309:55:x 3-10 15
60 Auf Anfrage 0,31 36 1,29 000309:60:x 3-10 15
65 Auf Anfrage 0,29 39 1,38 000309:65:x 3-10 15
70 Auf Anfrage 0,26 42 1,47 000309:70:x 3-10 15
75 Auf Anfrage 0,25 45 1,57 000309:75:x 3-10 15
80 Auf Anfrage 0,22 48 1,66 000309:80:x 3-10 15
90 Auf Anfrage 0,21 54 1,85 000309:90:x 3-10 15
100 Auf Anfrage 0,17 60 1,57 000309:100:x 3-10 15
110 Auf Anfrage 0,14 66 1,71 000309:110:x 3-10 15
120 Auf Anfrage 0,12 72 1,85 000309:120:x 3-10 15
125 Auf Anfrage 0,1 75 1,93 000309:125:x 3-10 15
130 Auf Anfrage 0,1 78 2 000309:130:x 3-10 15
140 Auf Anfrage 0,09 84 2,14 000309:140:x 3-10 15
150 Auf Anfrage 0,08 90 2,29 000309:150:x 3-10 15
160 Auf Anfrage 0,07 96 2,43 000309:160:x 3-10 15
170 Auf Anfrage 0,06 102 2,57 000309:170:x 3-10 15
175 Auf Anfrage 0,06 105 2,65 000309:175:x 3-10 15
180 Auf Anfrage 0,05 108 2,72 000309:180:x 3-10 15
200 Auf Anfrage 0,04 120 3,01 000309:200:x 3-10 15
215 Auf Anfrage 0,04 151 3,22 000309:215:x 3-10 15
225 Auf Anfrage 0,03 158 3,36 000309:225:x 3-10 15
250 Auf Anfrage 0,03 175 3,72 000309:250:x 3-10 15
275 Auf Anfrage 0,02 193 4,08 000309:275:x 3-10 15
300 Auf Anfrage 0,02 210 4,44 000309:300:x 3-10 15
315 Auf Anfrage 0,02 221 4,66 000309:315:x 3-10 15
325 Auf Anfrage 0,02 228 4,8 000309:325:x 3-10 15
350 Auf Anfrage 0,02 245 5,16 000309:350:x 3-10 15
375 Auf Anfrage 0,01 263 5,55 000309:375:x 3-10 15
400 Auf Anfrage 0,01 280 5,91 000309:400:x 3-10 15
450 Auf Anfrage 0,01 360 6,63 000309:450:x 3-10 15
500 Auf Anfrage 0,01 400 7,35 000309:500:x 3-10 15
550 Auf Anfrage 0,01 440 8,07 000309:550:x 3-10 15
600 Auf Anfrage 0,01 480 8,79 000309:600:x 3-10 15
700 Auf Anfrage 0,01 560 10,23 000309:700:x 3-10 15
800 Auf Anfrage 0,01 640 11,67 000309:800:x 3-10 15
900 Auf Anfrage 0,01 720 13,11 000309:900:x 3-10 15

Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Fabricación y Suministro

  • Producción por encargo en las anchuras y longitudes nominales mencionadas.

Varaintes suministrables

  • Disponible a petición en otras longitudes, dimensiones, colores, intervalos de espirales, con espirales de acero inoxidable.

Dibujo técnico

Elementos de conexión

  • Conector de mangueras
    Conector de mangueras
  • Reductor de mangueras, simétrico
    Reductor de mangueras, simétrico
  • Abrazadera de mangueras Clip-Grip, atornillable
    Abrazadera de mangueras Clip-Grip, atornillable
  • Abrazadera de fijación rápida Clip-Grip
    Abrazadera de fijación rápida Clip-Grip

Estructura

Más información

Mostrar proceso de producción Descargar PDF
