Master-Clip HT 450

Manguera de aspiración para temperaturas de gases de escape de hasta +450 °C, doble capa

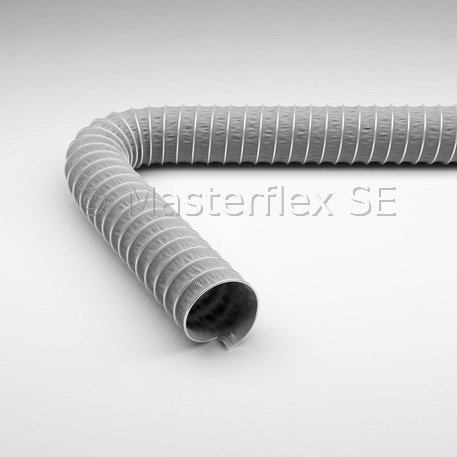

Master-Clip HT 450 - Manguera de aspiración para temperaturas de gases de escape de hasta +450 °C, doble capa

Dibujo técnico

Elementos de conexión

  • Conector de mangueras
    Conector de mangueras
  • Reductor de mangueras, simétrico
    Reductor de mangueras, simétrico
  • Abrazadera de mangueras Clip-Grip, atornillable
    Abrazadera de mangueras Clip-Grip, atornillable
  • Abrazadera de fijación rápida Clip-Grip
    Abrazadera de fijación rápida Clip-Grip

Estructura



Master-Clip HT 450 - Manguera de aspiración para temperaturas de gases de escape de hasta +450 °C, doble capa

Materiál

  • espiral de perfil de abrazadera: banda de acero galvanizada en caliente
  • pared: doble capa, capa interior con fibra de vidrio impregnada resistente al calor y capa exterior con tejido con revestimiento especial para altas temperaturas reforzado con alambre de VA

Aplicaciones

  • Bancos de pruebas de motores diésel con un mayor rendimiento de extracción
  • Transporte de aire caliente
  • Fabricación de motores
  • Extracción de gases de escape
  • Fabricación de máquinas
  • Fabricación de automóviles
  • Rango de baja presión
  • Extractores de humos
  • Sistemas de defensa
  • Fabricación de aeronaves

Propiedades

  • extremadamente flexible
  • difícilmente inflamable (..) conforme a la norma DIN EN 13501-1
  • muy buena resistencia a las temperaturas
  • espiral de protección contra el raspado en el exterior
  • principalmente apto como tubo de escape
  • radios de curvatura pequeños
  • resistente a grandes cargas mecánicas
  • resistencia al vacío aumentada por medio de los componentes de refuerzo integrados
  • conexión a prueba de alta tensión del revestimiento de la pared y la espiral mediante un mecanismo de abrazadera especial
  • resistente a la abrasión
  • superligero

Rango de temperaturas

  • de -20 ° C a +450 ° C (temperatura para gas de escape) con el uso adecuado de los embudos de exstracción de gases en el escape y suficiente suministro de aire fresco (aproximadamente 50% de la temperatura máxima especificada)
  • picos de hasta +500 °C

Variantes de artículos

DN Presión op. Vacío Radio de curvatura* Peso/m números de artículos Longitud de producción máx. Longitud de producción
bar bar mm kg m m
50 Auf Anfrage 0,35 30 0,59 000324:50:x 3-10 15
55 Auf Anfrage 0,29 33 0,65 000324:55:x 3-10 15
60 Auf Anfrage 0,24 36 0,63 000324:60:x 3-10 15
65 Auf Anfrage 0,21 39 0,68 000324:65:x 3-10 15
70 Auf Anfrage 0,17 42 0,73 000324:70:x 3-10 15
75 Auf Anfrage 0,15 45 0,78 000324:75:x 3-10 15
80 Auf Anfrage 0,14 48 0,83 000324:80:x 3-10 15
90 Auf Anfrage 0,11 54 0,93 000324:90:x 3-10 15
100 Auf Anfrage 0,09 60 1,2 000324:100:x 3-10 15
110 Auf Anfrage 0,07 66 1,31 000324:110:x 3-10 15
120 Auf Anfrage 0,06 72 1,43 000324:120:x 3-10 15
125 Auf Anfrage 0,05 75 1,48 000324:125:x 3-10 15
130 Auf Anfrage 0,05 78 1,54 000324:130:x 3-10 15
140 Auf Anfrage 0,05 84 1,65 000324:140:x 3-10 15
150 Auf Anfrage 0,04 90 1,76 000324:150:x 3-10 15
160 Auf Anfrage 0,03 96 1,87 000324:160:x 3-10 15
170 Auf Anfrage 0,03 102 1,99 000324:170:x 3-10 15
175 Auf Anfrage 0,03 105 2,04 000324:175:x 3-10 15
180 Auf Anfrage 0,03 108 2,1 000324:180:x 3-10 15
200 Auf Anfrage 0,02 120 2,32 000324:200:x 3-10 15
215 Auf Anfrage 0,02 151 2,78 000324:215:x 3-10 15
225 Auf Anfrage 0,02 158 2,9 000324:225:x 3-10 15
250 Auf Anfrage 0,02 175 3,21 000324:250:x 3-10 15
275 Auf Anfrage 0,01 193 3,52 000324:275:x 3-10 15
300 Auf Anfrage 0,01 210 3,83 000324:300:x 3-10 15
315 Auf Anfrage 0,01 221 4,01 000324:315:x 3-10 15
325 Auf Anfrage 0,01 228 4,14 000324:325:x 3-10 15
350 Auf Anfrage 0,01 245 4,45 000324:350:x 3-10 15
375 Auf Anfrage 0,01 263 4,78 000324:375:x 3-10 15
400 Auf Anfrage 0,01 280 5,09 000324:400:x 3-10 15
450 Auf Anfrage 0,01 360 5,71 000324:450:x 3-10 15
500 Auf Anfrage 0,01 400 6,33 000324:500:x 3-10 15
550 Auf Anfrage 0,01 440 6,94 000324:550:x 3-10 15
600 Auf Anfrage 0,01 480 7,56 000324:600:x 3-10 15
700 Auf Anfrage 0,01 560 8,8 000324:700:x 3-10 15
800 Auf Anfrage 0,01 640 10,03 000324:800:x 3-10 15
900 Auf Anfrage 0,01 720 11,27 000324:900:x 3-10 15

Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Fabricación y Suministro

  • Producción por encargo en las anchuras y longitudes nominales mencionadas.

Varaintes suministrables

  • Disponible a petición en otras longitudes, dimensiones, colores, intervalos de espirales, con espirales de acero inoxidable.
