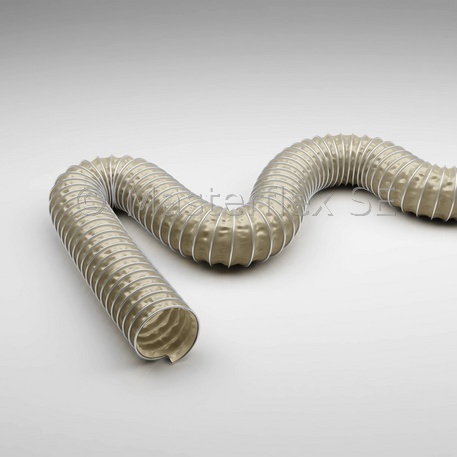

Master-Clip PTFE

Manguera de aspiración y ventilación para medios agresivos de hasta +250 °C

Dibujo técnico

Elementos de conexión

Conector de mangueras
Reductor de mangueras, simétrico
Abrazadera de mangueras Clip-Grip, atornillable
Abrazadera de fijación rápida Clip-Grip

Estructura

Materiál

espiral de perfil de abrazadera: banda de acero galvanizada en caliente
pared: fibra de vidrio con revestimiento de PTFE

Aplicaciones

Succión de medios agresivos
Extracción de disolventes
Rango de baja presión
Industria de las pinturas, maderera y papelera
Industria farmacéutica
Extracción de vapor de pintura
Industria química

Propiedades

excelente resistencia química
espiral de protección contra el raspado en el exterior
PTFE: sin riesgos para la salud
resistente al frío y al calor
resistente al clima
conexión a prueba de alta tensión del revestimiento de la pared y la espiral mediante un mecanismo de abrazadera especial
extremadamente comprimible a aprox. 1:6
altamente flexible
material del revestimiento de la pared antiadhesivo
características de flujo de medios ideales
extremadamente ligero

Rango de temperaturas

de -150 °C a +250 °C
picos de hasta +270 °C

Variantes de artículos

DN	Presión op.	Vacío	Radio de curvatura*	Peso/m	números de artículos	Longitud de producción	máx. Longitud de producción
	bar	bar	mm	kg		m	m
45	0,87	0,33	27	0,4	000354:45:x	3-10	20
50	0,85	0,31	30	0,4	000354:50:x	3-10	20
55	0,78	0,26	33	0,4	000354:55:x	3-10	20
60	0,68	0,22	36	0,5	000354:60:x	3-10	20
65	0,59	0,19	39	0,5	000354:65:x	3-10	20
70	0,53	0,16	42	0,5	000354:70:x	3-10	20
75	0,47	0,14	45	0,6	000354:75:x	3-10	20
80	0,43	0,12	48	0,6	000354:80:x	3-10	20
90	0,355	0,1	54	0,6	000354:90:x	3-10	20
100	0,3	0,08	60	0,6	000354:100:x	3-10	20
110	0,258	0,07	66	0,6	000354:110:x	3-10	20
120	0,224	0,06	72	0,7	000354:120:x	3-10	20
125	0,21	0,05	75	0,7	000354:125:x	3-10	20
130	0,197	0,05	78	0,7	000354:130:x	3-10	20
140	0,175	0,04	84	0,8	000354:140:x	3-10	15
150	0,157	0,04	90	0,8	000354:150:x	3-10	15
160	0,14	0,03	96	0,9	000354:160:x	3-10	15
170	0,128	0,03	102	0,9	000354:170:x	3-10	15
175	0,123	0,03	105	1	000354:175:x	3-10	15
180	0,117	0,02	108	1	000354:180:x	3-10	15
200	0,099	0,02	120	1,1	000354:200:x	3-10	15
215	0,088	0,02	151	1,2	000354:215:x	3-10	15
225	0,082	0,02	158	1,3	000354:225:x	3-10	15
250	0,069	0,01	175	1,4	000354:250:x	3-10	15
275	0,059	0,01	193	1,7	000354:275:x	3-10	10
300	0,052	0,01	210	1,9	000354:300:x	3-10	10
315	0,048	0,01	221	2	000354:315:x	3-10	10
325	0,046	0,01	228	2,1	000354:325:x	3-10	10
350	0,04	0,01	245	2,3	000354:350:x	3-10	10
375	0,036	0,01	263	2,7	000354:375:x	3-10	10
400	0,033	0,01	280	2,9	000354:400:x	3-6	6
450	0,027	0,01	360	3,5	000354:450:x	3-6	6
500	0,023	0,01	400	3,9	000354:500:x	3-6	6
550	0,02	0,01	440	4,4	000354:550:x	3-6	6
600	0,017	0,01	480	4,9	000354:600:x	3-6	6
700	0,014	0,01	560	5,8	000354:700:x	3	3
800	0,011	0,01	640	6,7	000354:800:x	3	3
900	0,009	0,01	720	7,6	000354:900:x	3	3
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C. * Relativo a la parte interna del arco de manguera Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Fabricación y Suministro

Disponible en stock en las longitudes y anchuras nominales mencionadas.

Varaintes suministrables

Disponible a petición en otras longitudes, dimensiones, colores, intervalos de espirales, con espirales de acero inoxidable.
