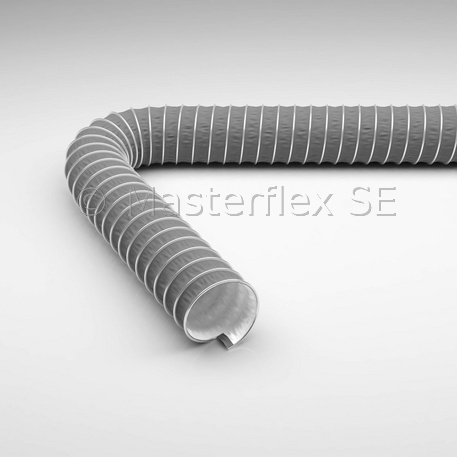

Master-Clip PTFE S

Manguera de aspiración y ventilación para medios agresivos de hasta +250 °C, doble capa

Dibujo técnico

Elementos de conexión

Conector de mangueras
Reductor de mangueras, simétrico
Abrazadera de mangueras Clip-Grip, atornillable
Abrazadera de fijación rápida Clip-Grip

Estructura

Materiál

espiral de perfil de abrazadera: banda de acero galvanizada en caliente
pared: capa interior: lámina de PTFE, capa exterior: fibra de vidrio con revestimiento de silicona

Aplicaciones

Succión/extracción de medios agresivos en un rango de temperaturas medio
Extracción de disolventes
Rango de baja presión
Industria de las pinturas, maderera y papelera
Industria farmacéutica
Extracción de vapor de pintura
Industria química

Propiedades

excelente resistencia química
espiral de protección contra el raspado en el exterior
PTFE: sin riesgos para la salud
resistente al frío y al calor
resistente al clima
conexión a prueba de alta tensión del revestimiento de la pared y la espiral mediante un mecanismo de abrazadera especial
extremadamente comprimible a aprox. 1:4
superligero
altamente flexible
material de la pared exterior robusto
material del revestimiento de la pared interior antiadhesivo
características de flujo de medios ideales
radios de curvatura pequeñísimos
resistente a los UV/ozono

Rango de temperaturas

de -70 °C a +250 °C
picos de hasta +270 °C

Variantes de artículos

DN	Presión op.	Vacío	Radio de curvatura*	Peso/m	números de artículos	Longitud de producción	máx. Longitud de producción
	bar	bar	mm	kg		m	m
50	0,85	0,35	30	0,5	000361:50:x	3-6	20
55	0,78	0,29	33	0,5	000361:55:x	3-6	20
60	0,68	0,24	36	0,6	000361:60:x	3-6	20
65	0,59	0,21	39	0,7	000361:65:x	3-6	20
70	0,53	0,17	42	0,7	000361:70:x	3-6	20
75	0,47	0,15	45	0,8	000361:75:x	3-6	20
80	0,43	0,14	48	0,8	000361:80:x	3-6	20
90	0,355	0,11	54	0,9	000361:90:x	3-6	20
100	0,3	0,09	60	1	000361:100:x	3-6	20
110	0,258	0,07	66	1,1	000361:110:x	3-6	20
120	0,224	0,06	72	1,1	000361:120:x	3-6	20
125	0,21	0,05	75	1,2	000361:125:x	3-6	20
130	0,197	0,05	78	1,2	000361:130:x	3-6	20
140	0,175	0,05	84	1,3	000361:140:x	3-6	20
150	0,157	0,04	90	1,3	000361:150:x	3-6	20
160	0,14	0,03	96	1,3	000361:160:x	3-6	20
170	0,128	0,03	102	1,4	000361:170:x	3-6	20
175	0,123	0,03	105	1,4	000361:175:x	3-6	20
180	0,117	0,03	108	1,4	000361:180:x	3-6	20
200	0,099	0,02	120	1,6	000361:200:x	3-6	20
215	0,088	0,02	151	1,8	000361:215:x	3-6	15
225	0,082	0,02	158	2	000361:225:x	3-6	15
250	0,069	0,02	175	2,1	000361:250:x	3-6	15
275	0,059	0,01	193	2,3	000361:275:x	3-6	15
300	0,052	0,01	210	2,4	000361:300:x	3-6	15
315	0,048	0,01	221	2,6	000361:315:x	3-6	15
325	0,046	0,01	228	2,8	000361:325:x	3-6	15
350	0,04	0,01	245	3,3	000361:350:x	3-6	10
375	0,036	0,01	263	3,5	000361:375:x	3-6	10
400	0,033	0,01	280	3,8	000361:400:x	3-6	10
450	0,027	0,01	360	4,2	000361:450:x	3-6	10
500	0,023	0,01	400	4,7	000361:500:x	3-6	10
550	0,02	0,01	440	5,3	000361:550:x	3-6	6
600	0,017	0,01	480	5,9	000361:600:x	3-6	6
700	0,014	0,01	560	6,9	000361:700:x	3-6	6
800	0,011	0,01	640	7,6	000361:800:x	3-6	6
900	0,009	0,01	720	8,2	000361:900:x	3-6	5
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C. * Relativo a la parte interna del arco de manguera Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Fabricación y Suministro

Disponible en stock en las longitudes y anchuras nominales mencionadas.

Varaintes suministrables

Disponible a petición en otras longitudes, dimensiones, colores, intervalos de espirales, con espirales de acero inoxidable.
