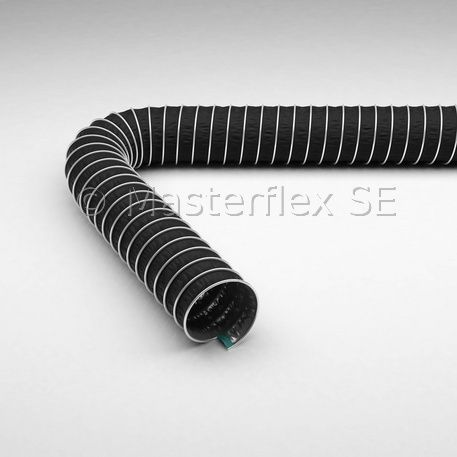

Master-Clip PTFE H EL

Manguera de aspiración y ventilación para medios agresivos de hasta +175 °C, eléctricamente conductiva, doble capa

Dibujo técnico

Elementos de conexión

Conector de mangueras
Reductor de mangueras, simétrico
Abrazadera de mangueras Clip-Grip, atornillable
Abrazadera de fijación rápida Clip-Grip

Estructura

Materiál

espiral de perfil de abrazadera: banda de acero galvanizada en caliente
pared: lámina interior de PTFE, electroconductiva, capa exterior: fibra de poliéster con revestimiento de HYPALON ®

Aplicaciones

Zonas de peligro que requieran tubos con conductividad eléctrica
Succión y transporte de medios agresivos, humos y gases explosivos
Extracción de disolventes
Rango de baja presión
Industria de las pinturas, maderera y papelera
Industria farmacéutica
Industria química

Propiedades

excelente resistencia química
espiral de protección contra el raspado en el exterior
lámina de PTFE: resistencia a las superficies R_O < 10⁶ ohmios
resistente a las vibraciones
resistente al frío y al calor
resistente al clima
conexión a prueba de alta tensión del revestimiento de la pared y la espiral mediante un mecanismo de abrazadera especial
extremadamente comprimible a aprox. 1:4
superligero
altamente flexible
material de la pared exterior robusto
material del revestimiento de la pared interior antiadhesivo
aprobado conf. TRGS 727 y ATEX 2014/34 UE. Detalles conf. certificado
características de flujo de medios ideales
radios de curvatura pequeñísimos
resistente a los UV/ozono

Rango de temperaturas

de -40 °C a +175 °C
picos de hasta +190 °C

Variantes de artículos

DN	Presión op.	Vacío	Radio de curvatura*	Peso/m	números de artículos	Longitudes en stock	máx. Longitud de producción
	bar	bar	mm	kg		m	m
38	0,94	0,52	23	0,5	000369:38:x	3-6	20
40	0,93	0,51	24	0,5	000369:40:x	3-6	20
45	0,92	0,48	27	0,5	000369:45:x	3-6	20
50	0,9	0,43	30	0,5	000369:50:x	3-6	20
55	0,85	0,36	33	0,5	000369:55:x	3-6	20
60	0,78	0,3	36	0,6	000369:60:x	3-6	20
65	0,68	0,26	39	0,7	000369:65:x	3-6	20
70	0,67	0,22	42	0,7	000369:70:x	3-6	20
75	0,62	0,19	45	0,8	000369:75:x	3-6	20
80	0,61	0,17	48	0,8	000369:80:x	3-6	20
90	0,56	0,13	54	0,9	000369:90:x	3-6	20
100	0,51	0,11	60	1	000369:100:x	3-6	20
110	0,48	0,09	66	1,1	000369:110:x	3-6	20
120	0,36	0,08	72	1,1	000369:120:x	3-6	20
125	0,33	0,07	75	1,2	000369:125:x	3-6	20
130	0,28	0,06	78	1,2	000369:130:x	3-6	20
140	0,25	0,06	84	1,3	000369:140:x	3-6	20
150	0,22	0,05	90	1,3	000369:150:x	3-6	20
160	0,21	0,04	96	1,3	000369:160:x	3-6	20
170	0,19	0,04	102	1,4	000369:170:x	3-6	20
175	0,185	0,04	105	1,4	000369:175:x	3-6	20
180	0,172	0,03	108	1,4	000369:180:x	3-6	20
200	0,148	0,03	120	1,6	000369:200:x	3-6	20
215	0,128	0,03	151	1,8	000369:215:x	3-6	20
225	0,115	0,02	158	2	000369:225:x	3-6	20
250	0,1	0,02	175	2,1	000369:250:x	3-6	20
275	0,08	0,02	193	2,3	000369:275:x	3-6	20
300	0,07	0,01	210	2,4	000369:300:x	3-6	20
325	0,059	0,01	228	2,8	000369:325:x	3-6	20
350	0,056	0,01	245	3,3	000369:350:x	3-6	20
375	0,05	0,01	263	3,5	000369:375:x	3-6	20
400	0,047	0,01	280	3,8	000369:400:x	3-6	15
450	0,045	0,01	360	4,2	000369:450:x	3-6	15
500	0,043	0,01	400	4,7	000369:500:x	3-6	15
550	0,042	0,01	440	5,3	000369:550:x	3-6	15
600	0,039	0,01	480	5,9	000369:600:x	3-6	15
700	0,031	0,01	560	6,9	000369:700:x	3-6	15
800	0,022	0,01	640	7,6	000369:800:x	3-6	15
900	0,016	720	8,2	000369:900:x	3-6	15
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C. * Relativo a la parte interna del arco de manguera Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.
