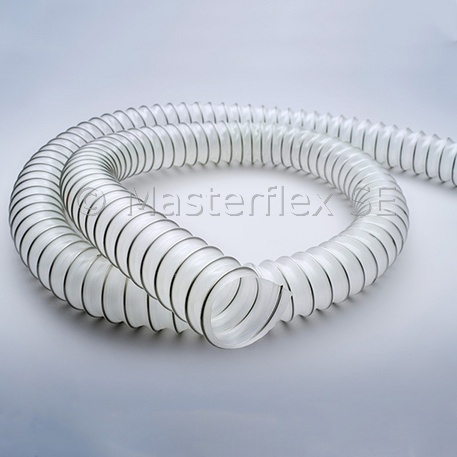

Master H2O

Manguera de película de TPE para aplicaciones de agua potable en el sector del agua fría y caliente

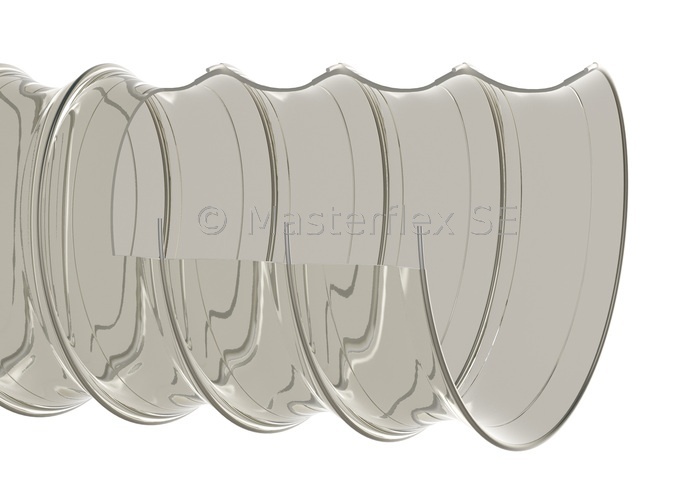

Dibujo técnico

según la recomendación de transición KTW / TPE y W270 certificado para el transporte de agua potable hasta +60°C
flexión simétrica
altamente flexible
muy ligero
permanentemente resistente a la tracción
radios de curvatura pequeñísimos
libre de halógenos y plastificantes
características de flujo ideales
resistencia a los UV y al ozono generalmente buena
gemäß TRGS 727 und ATEX 2014/34 EU, bei beidseitiger Erdung der Spirale zur aspirativen und pneumatischen Förderung nicht brennbarer Stäube und Schüttgüter in Zone 22. Zum Fördern von Gasen und Flüssigkeiten mit niedriger Leitfähigkeit in Zone 2
Proceso de fabricación según GMP EC 2023/2006

DN	presión de funcionamiento a 20°C	presión de funcionamiento a 60°C	vacío*	radio de curvatura**	exterior-Ø	peso/m	números de artículos	máx. Longitud de producción
	bar	bar	bar	mm	mm	g		m
40	0,43	0,23	0,24	25	45	200	006197:40:x	25
45	0,42	0,23	0,22	28	50	240	006197:45:x	25
51	0,41	0,22	0,20	32	56	290	006197:51:x	25
60	0,39	0,21	0,19	38	65	360	006197:60:x	25
63	0,39	0,21	0,17	40	68	390	006197:63:x	25
65	0,39	0,21	0,16	42	70	410	006197:65:x	25
70	0,38	0,20	0,16	45	76	450	006197:70:x	25
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C. * Relativo a la parte interna del arco de manguera Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Disponible a petición en otras longitudes, dimensiones y colores, con impresiones.
