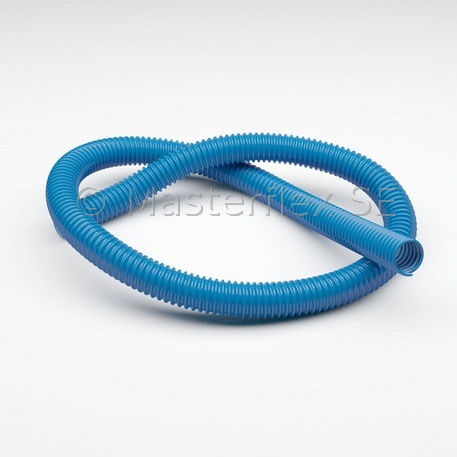

Miniflex PU

Manguera protectora de PU y manguera de aspiración con espiral de alambre recubierto de plástico, resistente a los microbios, muy flexible

Miniflex PU - Manguera protectora de PU y manguera de aspiración con espiral de alambre recubierto de plástico, resistente a los microbios, muy flexible

Dibujo técnico

Elementos de conexión

Abrazadera de mangueras con engranaje helicoidal
Manguito termorretráctil

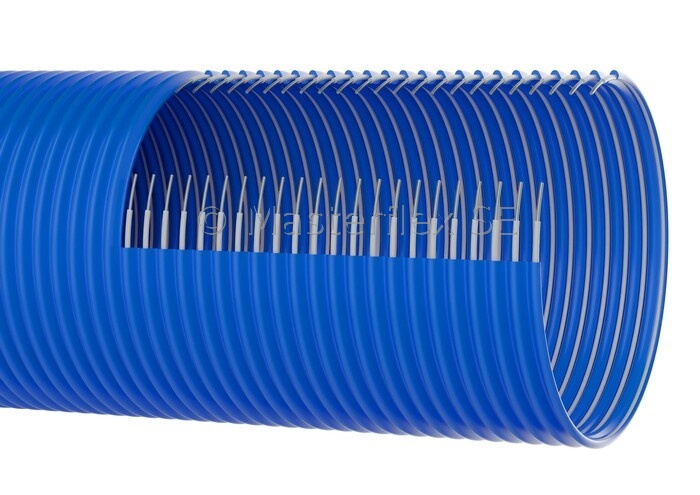

Estructura

Miniflex PU - Manguera protectora de PU y manguera de aspiración con espiral de alambre recubierto de plástico, resistente a los microbios, muy flexible

Materiál

espiral: alambre de acero para muelles, revestimiento de plástico
pared: poliéter poliuretano puro
grosor de la pared: 0,3 - 1,2 mm, dep. DN

Aplicaciones

Tubo de protección de cables
Tubo de protección y de succión para sólidos, líquidos y gases
Tubo de succión para partículas de granulado fino, como polvos y fibras
Ventilación (rango de presión manométrica y de baja presión)
Tubo de succión para máquinas portátiles
Tubo de protección frente al desgaste mecánico

Propiedades

clase de protección IP 68, EN 60 529
flexible y comprimible de forma axial
resistente al envejecimiento
radio de curvatura = diámetro exterior
superligero
altamente flexible
resistente a los microbios y a la hidrólisis
altamente resistente a la abrasión
buena resistencia a los productos químicos, a los aceites y a los combustibles
alta resistencia a la tracción
resistencia a los UV y al ozono generalmente buena

Rango de temperaturas

de -40 °C a +90 °C
picos de hasta +125 °C

Variantes de artículos

DN	Presión op.	Vacío	Radio de curvatura*	Ø exterior	Peso/m	números de artículos	Longitudes en stock	máx. Longitud de producción
	bar	bar	mm	mm	kg		m	m
7	0,23	0,76	10	10	0,06	000436:7:x	/	50
10	0,22	0,75	14	14	0,11	000436:10:x	/	50
13	0,21	0,74	17	17	0,13	000436:13:x	/	50
15	0,2	0,74	19	19	0,14	000436:15:x	25/50	50
16	0,2	0,74	21	21	0,19	000436:16:x	25/50	50
22	0,18	0,72	27	27	0,24	000436:22:x	25/50	50
26	0,17	0,71	30	30	0,31	000436:26:x	/	50
30	0,15	0,69	36	36	0,36	000436:30:x	/	25
32	0,13	0,69	38	38	0,44	000436:32:x	/	25
38	0,11	0,66	45	45	0,49	000436:38:x	/	25
40	0,1	0,66	47	47	0,61	000436:40:x	/	25
44	0,09	0,59	52	52	0,76	000436:44:x	/	25
45	0,09	0,59	53	53	0,76	000436:45:x	/	25
48	0,08	0,53	56	56	0,81	000436:48:x	/	25
51	0,08	0,52	58	58	0,83	000436:51:x	/	25
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C. * Relativo a la parte interna del arco de manguera Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Varaintes suministrables

Disponible a petición en otras longitudes y dimensiones, en colores diferentes
