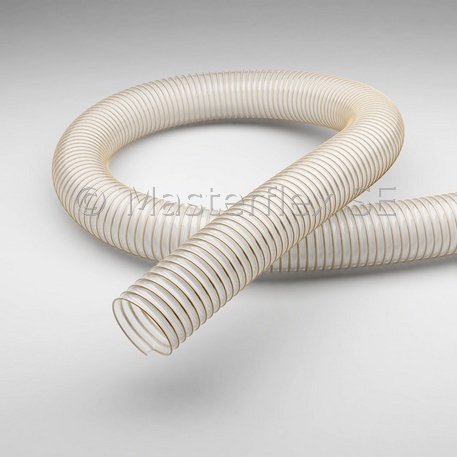

Master-PUR L Bio Based

Manguera de succión de PU / manguera de transporte, ligera, muy buena flexibilidad, hidrólisis y resistente a los microbios

Master-PUR L Bio Based - Manguera de succión de PU / manguera de transporte, ligera, muy buena flexibilidad, hidrólisis y resistente a los microbios

Dibujo técnico

Elementos de conexión

  • Abrazadera de mangueras Master-Grip, atornillable
    Abrazadera de mangueras Master-Grip, atornillable
  • Abrazadera de mangueras Master-Grip, atornillable, Calidad de acero W4, acero inoxidable 1.4301
    Abrazadera de mangueras Master-Grip, atornillable, Calidad de acero W4, acero inoxidable 1.4301
  • Abrazadera de fijación rápida Master-Grip
    Abrazadera de fijación rápida Master-Grip
  • Conector de mangueras
    Conector de mangueras
  • Manguito Combiflex PU atornillable EL
    Manguito Combiflex PU atornillable EL
  • Tomas roscadas de PU Combiflex
    Tomas roscadas de PU Combiflex
  • Brida inclinable de PU Combiflex, atornillable
    Brida inclinable de PU Combiflex, atornillable

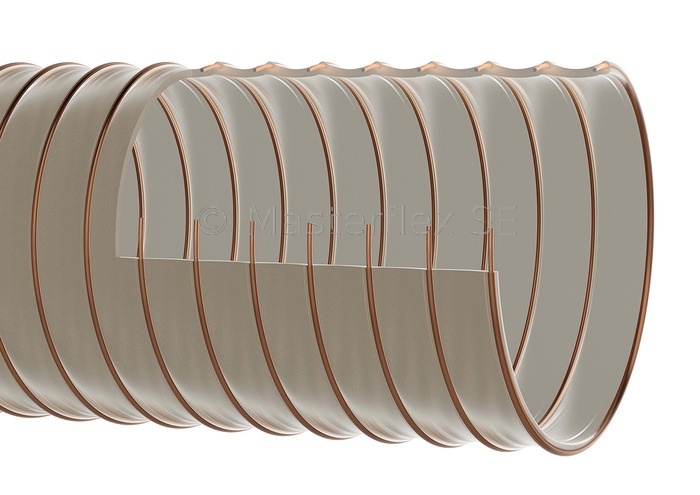

Estructura



Master-PUR L Bio Based - Manguera de succión de PU / manguera de transporte, ligera, muy buena flexibilidad, hidrólisis y resistente a los microbios

Materiál

  • éter de poliuretano de base biológica
  • Pared: Poliuretano de poliéter hecho de plásticos predominantemente de base biológica (en parte de biomasa)
  • espiral: alambre de acero para muelles
  • grosor de las paredes entre espirales aprox. 0,7 mm

Aplicaciones

  • Succión/extracción de fibras de papel y textiles
  • Tubo de transporte de granulados
  • Transporte de partículas de granulado fino, como polvos
  • Tubo de succión y de transporte para sólidos abrasivos para los que se requiera resistencia a los microbios y a la hidrólisis
  • Tubo de protección frente al desgaste mecánico
  • Extracción/succión de vapor de aceite

Propiedades

  • alta resistencia a la tracción
  • resistente a los microbios y a la hidrólisis
  • radios de curvatura pequeñísimos
  • características de flujo ideales
  • resistencia a los UV y al ozono generalmente buena
  • ligero
  • muy buena flexibilidad
  • libre de halógenos
  • altamente resistente a la abrasión
  • buena resistencia a los productos químicos, a los aceites y a los combustibles

Rango de temperaturas

  • de -40 °C a +90 °C
  • picos de hasta +125 °C

Variantes de artículos

DN Presión op. Vacío Radio de curvatura* Ø exterior Peso/m máx. Longitud de producción números de artículos
m
40 1,89 0,46 48 48 0,3 25 008258:40
50 1,59 0,39 58 57 0,37 25 008258:50
51 1,51 0,36 58 58 0,38 25 008258:51
60 1,26 0,31 68 68 0,5 25 008258:60
63 1,20 0,28 71 71 0,52 25 008258:63
65 1,13 0,26 73 73 0,54 25 008258:65
70 1,01 0,26 78 78 0,58 25 008258:70
75 1,01 0,21 84 83 0,61 25 008258:75
76 0,94 0,21 85 85 0,62 25 008258:76
80 0,88 0,21 88 88 0,65 25 008258:80
90 0,76 0,15 99 99 0,8 25 008258:90
100 0,76 0,15 110 108 0,94 25 008258:100
102 0,71 0,15 111 111 0,95 25 008258:102
110 0,63 0,15 119 119 0,97 25 008258:110
115 0,63 0,15 124 124 0,98 25 008258:115
120 0,63 0,15 129 129 1 25 008258:120
125 0,63 0,15 135 134 1,07 25 008258:125
127 0,59 0,15 137 137 1,08 25 008258:127
130 0,50 0,15 139 139 1,14 25 008258:130
140 0,50 0,10 149 149 1,21 25 008258:140
150 0,50 0,10 161 159 1,27 25 008258:150
152 0,50 0,10 162 162 1,3 25 008258:152
160 0,50 0,10 170 169 1,42 25 008258:160
170 0,38 0,10 180 179 1,56 25 008258:170
175 0,38 0,10 185 184 1,63 25 008258:175
180 0,38 0,10 190 189 1,7 25 008258:180
200 0,38 0,10 210 210 1,98 25 008258:200
203 0,36 0,09 213 213 2 25 008258:203
225 0,25 0,05 235 235 2,18 25 008258:225
250 0,25 0,05 260 260 2,33 25 008258:250
254 0,25 0,05 264 264 2,36 25 008258:254
275 0,25 0,05 284 285 2,47 25 008258:275
280 0,25 0,05 290 290 2,6 25 008258:280
300 0,23 0,05 310 310 3,2 20 008258:300
315 0,23 0,05 325 325 3,32 20 008258:315
325 0,23 0,05 335 335 3,4 20 008258:325
350 0,12 0,05 360 360 3,6 20 008258:350
400 0,12 0,05 410 411 4,45 20 008258:400
450 0,12 0,05 460 461 5,06 20 008258:450
500 0,12 0,04 510 511 5,7 20 008258:500

Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Varaintes suministrables

  • versión adicional con agentes antiestáticos, retardante de llama, aditivos de color posibles
  • otro DN
