Flamex B se

Manguera de aspiración / manguera de transporte de PU, ligera, muy buena flexibilidad, difícilmente inflamable conforme a la norma DIN 4102 B1

Flamex B se - Manguera de aspiración / manguera de transporte de PU, ligera, muy buena flexibilidad, difícilmente inflamable conforme a la norma DIN 4102 B1

Dibujo técnico

Elementos de conexión

  • Abrazadera de mangueras Master-Grip, atornillable
    Abrazadera de mangueras Master-Grip, atornillable
  • Abrazadera de fijación rápida Master-Grip
    Abrazadera de fijación rápida Master-Grip
  • Conector de mangueras
    Conector de mangueras
  • Manguito Combiflex PU atornillable EL
    Manguito Combiflex PU atornillable EL
  • Tomas roscadas de PU Combiflex
    Tomas roscadas de PU Combiflex
  • Brida inclinable de PU Combiflex, atornillable
    Brida inclinable de PU Combiflex, atornillable

Estructura

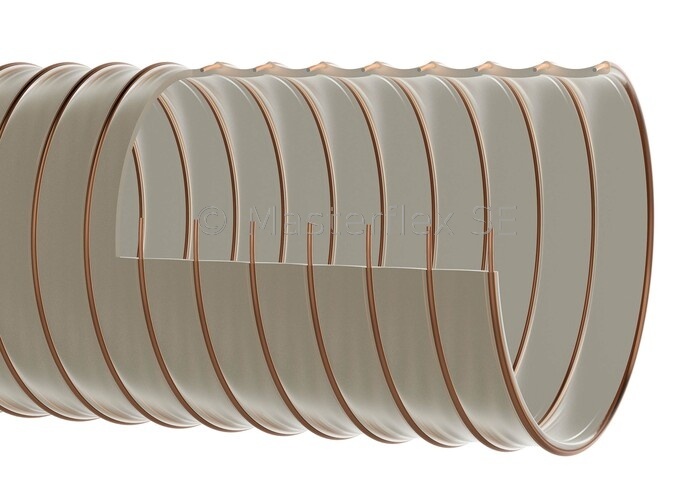

Flamex B se - Manguera de aspiración / manguera de transporte de PU, ligera, muy buena flexibilidad, difícilmente inflamable conforme a la norma DIN 4102 B1

Materiál

  • espiral: alambre de acero para muelles
  • pared: poliéster-poliuretano puro con aditivos ignífugos (conf. DIN ISO 4649, más resistente a la abrasión en comparación con el poliéter-poliuretano)
  • grosor de las paredes entre espirales aprox. 0,7 mm

Aplicaciones

  • Extracción de virutas en el procesamiento de maderas
  • Tubo de transporte difícilmente inflamable para sólidos abrasivos
  • Maquinaria de procesamiento de maderas
  • Tubo de protección frente al desgaste mecánico

Propiedades

  • conforme a la norma DIN 26057
  • difícilmente inflamable conf. DIN 4102 B1
  • conf. requisitos de la norma de la Asociación Alemana de la Madera (Holz-BG), BGI 739-2
  • muy ligero
  • permanentemente resistente a la tracción
  • muy buena flexibilidad
  • radios de curvatura pequeñísimos
  • características de flujo ideales
  • altamente resistente a la abrasión
  • buena resistencia a los productos químicos, a los aceites y a los combustibles
  • resistencia a los UV y al ozono generalmente buena
  • libre de halógenos y plastificantes

Rango de temperaturas

  • de -40 °C a +90 °C
  • picos de hasta +125 °C

Variantes de artículos

DN Presión op. Vacío Radio de curvatura* Ø exterior Peso/m números de artículos Longitudes en stock máx. Longitud de producción
bar bar mm mm kg m m
40 1,89 0,46 48 48 0,3 000198:40:x 5/10 25
50 1,59 0,39 58 57 0,37 000198:50:x / 25
51 1,51 0,36 58 58 0,38 000198:51:x 5/10/15/20 25
60 1,26 0,31 68 68 0,5 000198:60:x 5/10 25
63 1,2 0,28 71 71 0,52 000198:63:x 5/10 25
65 1,13 0,26 73 73 0,54 000198:65:x 5/10 25
70 1,01 0,26 78 78 0,58 000198:70:x 5/10 25
75 1,01 0,21 84 83 0,61 000198:75:x 5/10 25
76 0,94 0,21 85 85 0,62 000198:76:x / 25
80 0,88 0,21 88 88 0,65 000198:80:x 5/10/15/20 25
90 0,76 0,15 99 99 0,8 000198:90:x 5/10 25
100 0,76 0,15 110 108 0,94 000198:100:x 5/10/15/20 25
102 0,71 0,15 111 111 0,95 000198:102:x / 25
110 0,63 0,15 119 119 0,97 000198:110:x 5/10 25
115 0,63 0,15 124 124 0,98 000198:115:x / 25
120 0,63 0,15 129 129 1 000198:120:x 5/10/15/20 25
125 0,63 0,15 135 134 1,07 000198:125:x 5/10/15/20 25
127 0,59 0,15 137 137 1,08 000198:127:x / 25
130 0,5 0,15 139 139 1,14 000198:130:x 5/10 25
140 0,5 0,1 149 149 1,21 000198:140:x 5/10/15/20 25
150 0,5 0,1 161 159 1,27 000198:150:x 5/10 25
152 0,5 0,1 162 162 1,3 000198:152:x / 25
160 0,5 0,1 170 169 1,42 000198:160:x 5/10/15/20 25
170 0,38 0,1 180 179 1,56 000198:170:x / 25
175 0,38 0,1 185 184 1,63 000198:175:x / 25
180 0,38 0,1 190 189 1,7 000198:180:x 5/10 25
200 0,38 0,1 210 210 1,98 000198:200:x 5/10 25
203 0,36 0,09 213 213 2 000198:203:x / 25
225 0,25 0,05 235 235 2,18 000198:225:x 5/10 25
250 0,25 0,05 260 260 2,33 000198:250:x 5/10 25
254 0,25 0,05 264 264 2,36 000198:254:x / 25
275 0,25 0,05 284 285 2,47 000198:275:x / 25
280 0,25 0,05 290 290 2,6 000198:280:x / 25
300 0,23 0,05 310 310 3,2 000198:300:x / 20
315 0,23 0,05 325 325 3,32 000198:315:x / 20
325 0,23 0,05 335 335 3,4 000198:325:x / 20
350 0,12 0,05 360 360 3,6 000198:350:x / 20
400 0,12 0,05 410 411 4,45 000198:400:x / 20
450 0,12 0,05 460 461 5,06 000198:450:x / 20
500 0,12 0,04 510 511 5,7 000198:500:x / 20

Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Varaintes suministrables

  • Disponible a petición en otras longitudes, dimensiones y colores, con impresiones.
