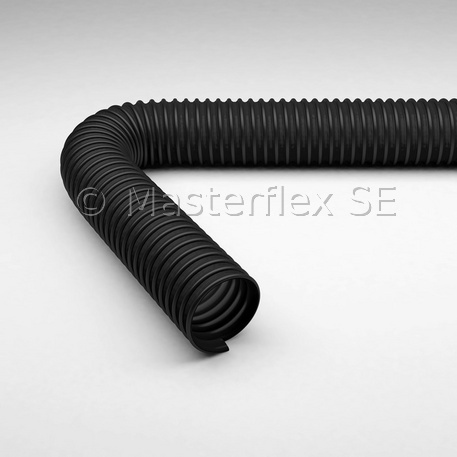

Carflex Super
Manguera de gases de escape transitable para temperaturas de gases de escape de hasta +200 °C, muy ligera, muy flexible, pisable
Dibujo técnico
Elementos de conexión
Conector de mangueras
Reductor de mangueras, simétrico
Manguito termorretráctil
Abrazadera de mangueras Car- Grip, atornillable
Abrazadera de fijación rápida Car-Grip

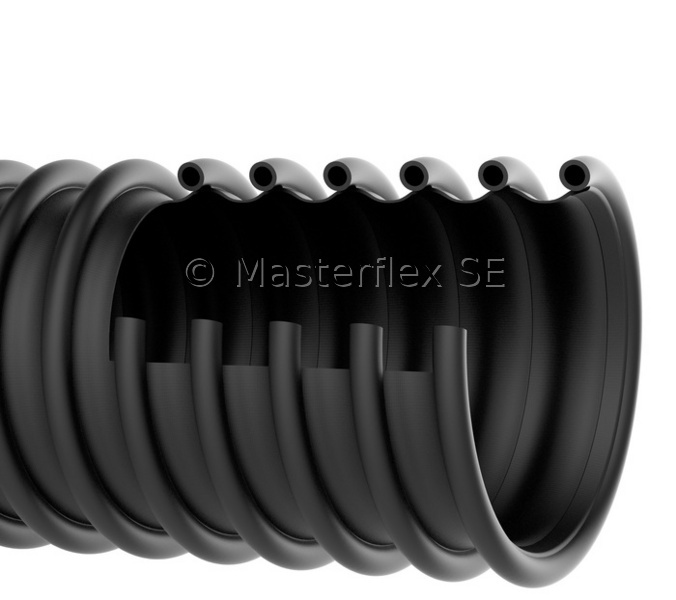

Estructura
Materiál
- espiral: hélice de perfil de plástico
- pared: fibra de poliéster con revestimiento de EPDM/PP
Aplicaciones
- Succión de humos de escape de motores hasta máx. +200 °C conf. directivas de escape y entrada suficiente de aire fresco (aprox. 50%)
- Tubo de escape permanentemente antivuelco
- Desgaste medio durante la extracción de humos de escape de motores de gasolina y diésel
- Todos los sistemas de escape convencionales, como: - Carrete para tubos de escape - Sistema de raíles de succión - Sistemas de suelo superiores/inferiores - Sistemas estacionarios
Propiedades
- permanentemente antivuelco
- buenas características de flujo
- robusto
- a prueba de alta tensión/desgarros
- radios de curvatura apretados
- extremadamente flexible
- resistente a grandes cargas mecánicas
- excelentes propiedades de recuperación
- superligero
Rango de temperaturas
- +200°C (temperatura para gas de escape) con el uso adecuado de los embudos de exstracción de gases en el escape y suficiente suministro de aire fresco (aproximadamente 50% de la temperatura máxima especificada)
Variantes de artículos
| DN | Vacío | Radio de curvatura* | Ø exterior | Peso/m | números de artículos | Longitudes en stock | máx. Longitud de producción | |
|---|---|---|---|---|---|---|---|---|
| bar | mm | mm | kg | m | m | |||
| 38 | 0,34 | 38 | 48 | 0,24 | 000412:38:x | / | 25 | |
| 51 | 0,31 | 55 | 63 | 0,4 | 000412:51:x | 5/10 | 25 | |
| 60 | 0,29 | 59 | 76 | 0,4 | 000412:60:x | / | 25 | |
| 63 | 0,28 | 60 | 79 | 0,41 | 000412:63:x | 5/10/15 | 25 | |
| 76 | 0,24 | 75 | 95 | 0,48 | 000412:76:x | 5/10/15 | 25 | |
| 80 | 0,23 | 80 | 100 | 0,51 | 000412:80:x | 5/10 | 25 | |
| 102 | 0,18 | 100 | 120 | 0,64 | 000412:102:x | 5/10/15 | 25 | |
| 127 | 0,12 | 125 | 145 | 0,78 | 000412:127:x | 5/10/15 | 25 | |
| 152 | 0,05 | 150 | 170 | 0,93 | 000412:152:x | 5/10/15 | 25 | |
| 203 | 0,02 | 200 | 220 | 1,22 | 000412:203:x | 5/10 | 25 | |
Varaintes suministrables
- Disponible a petición en otras longitudes, dimensiones y colores, con impresiones.
