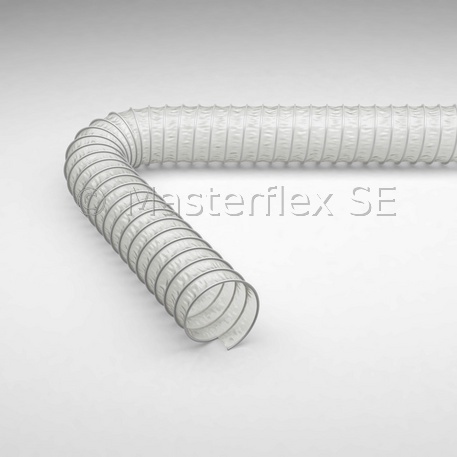

Master-Clip PUR S

Manguera de aspiración y ventilación de película de PU, muy resistente a la abrasión, doble capa

Dibujo técnico

Elementos de conexión

Conector de mangueras
Reductor de mangueras, simétrico
Abrazadera de mangueras Clip-Grip, atornillable
Abrazadera de fijación rápida Clip-Grip

Estructura

Materiál

espiral de perfil de abrazadera: banda de acero galvanizada en caliente
pared: lámina de poliuretano puro, libre de plastificantes, de doble capa

Aplicaciones

Succión de sólidos abrasivos
Plantas de llenado
Rango de baja presión

Propiedades

resistencia a la abrasión aumentada mediante el revestimiento doble
espiral de protección contra el raspado en el exterior
buena resistencia mecánica
buena resistencia a los humos de aceites y petróleo
buenas propiedades de recuperación
resistente al envejecimiento
resistente al frío
conexión a prueba de alta tensión del revestimiento de la pared y la espiral mediante un mecanismo de abrazadera especial
extremadamente comprimible a aprox. 1:6
superligero
altamente flexible
radios de curvatura pequeñísimos

Rango de temperaturas

de -40 °C a +90 °C
picos de hasta +125 °C

Variantes de artículos

DN	Presión op.	Vacío	Radio de curvatura*	Peso/m	números de artículos	Longitud de producción	máx. Longitud de producción
	bar	bar	mm	kg		m	m
50	0,6	0,13	30	0,48	000266:50:x	3-10	15
55	0,58	0,13	33	0,48	000266:55:x	3-10	15
60	0,55	0,12	36	0,61	000266:60:x	3-10	15
65	0,5	0,11	39	0,61	000266:65:x	3-10	15
70	0,4	0,11	42	0,61	000266:70:x	3-10	15
75	0,35	0,1	45	0,75	000266:75:x	3-10	15
80	0,3	0,09	48	0,75	000266:80:x	3-10	15
90	0,26	0,08	54	0,75	000266:90:x	3-10	15
100	0,23	0,07	60	0,75	000266:100:x	3-10	15
110	0,2	0,06	66	0,75	000266:110:x	3-10	15
120	0,18	0,05	72	0,91	000266:120:x	3-10	15
125	0,17	0,05	75	0,91	000266:125:x	3-10	15
130	0,15	0,05	78	0,91	000266:130:x	3-10	15
140	0,14	0,04	84	1,04	000266:140:x	3-10	15
150	0,14	0,04	90	1,04	000266:150:x	3-10	15
160	0,13	0,04	96	1,14	000266:160:x	3-10	15
170	0,12	0,03	102	1,14	000266:170:x	3-10	15
175	0,11	0,03	105	1,26	000266:175:x	3-10	15
180	0,11	0,03	108	1,26	000266:180:x	3-10	15
200	0,1	0,03	120	1,4	000266:200:x	3-10	15
215	0,09	0,02	151	1,55	000266:215:x	3-10	15
225	0,08	0,02	158	1,7	000266:225:x	3-10	15
250	0,08	0,02	175	1,82	000266:250:x	3-10	15
275	0,07	0,01	193	2,2	000266:275:x	3-10	15
300	0,06	0,01	210	2,45	000266:300:x	3-10	15
315	0,06	0,01	221	2,6	000266:315:x	3-10	15
325	0,05	0,01	228	2,7	000266:325:x	3-10	15
350	0,05	0,01	245	3	000266:350:x	3-10	15
375	0,04	0,01	263	3,5	000266:375:x	3-10	15
400	0,03	0,01	280	3,75	000266:400:x	3-10	10
450	0,03	0,01	360	4,55	000266:450:x	3-10	10
500	0,03	0,01	400	5,1	000266:500:x	3-10	10
550	0,02	0,01	440	5,7	000266:550:x	3-10	10
600	0,02	0,01	480	6,4	000266:600:x	3-10	10
700	0,02	0,01	560	7,55	000266:700:x	3-10	10
800	0,02	0,01	640	8,7	000266:800:x	3-10	10
900	0,01	0,01	720	9,9	000266:900:x	3-10	10
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C. * Relativo a la parte interna del arco de manguera Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Fabricación y Suministro

Producción por encargo en las anchuras y longitudes nominales mencionadas.

Varaintes suministrables

Disponible a petición en otras longitudes, dimensiones, colores, intervalos de espirales, con espirales de acero inoxidable.
