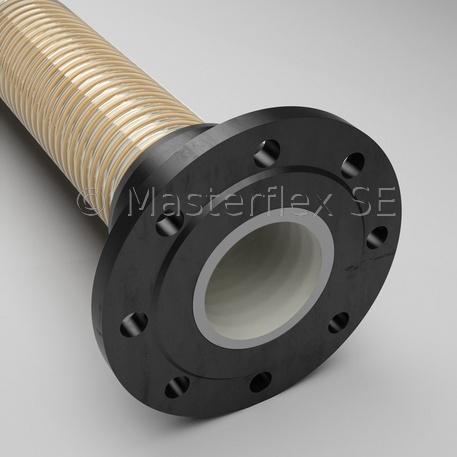

Brida fija de PU Combiflex, montaje fijo

para contrabridas conforme a DIN 2632 / DIN 2633 / DIN 2673

Brida fija de PU Combiflex, montaje fijo - para contrabridas conforme a DIN 2632 / DIN 2633 / DIN 2673

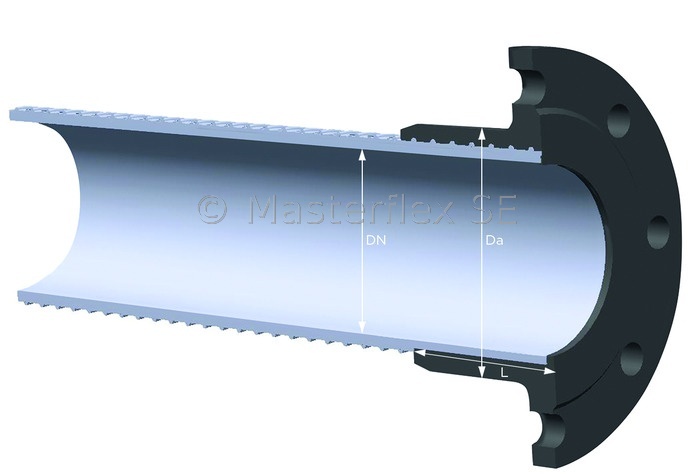

Dibujo técnico


Brida fija de PU Combiflex, montaje fijo - para contrabridas conforme a DIN 2632 / DIN 2633 / DIN 2673

Materiál

  • poliuretano altamente resistente a la abrasión
  • color: negro

Aplicaciones

  • Brida de PU de fundición para todos los tipos de tubos Master-PUR Inline.

Propiedades

  • ligero
  • conexión a prueba de alta tensión
  • integración de tubos rasante
  • resistente a los microbios
  • Nivel de presión PN 10 /16 para todos los DN hasta DN 200. Nivel de presión PN 10 para DN 200 y superiores
  • a prueba de impactos
  • resistente a la abrasión
  • disipación de la carga electrostática mediante una chapa de puesta a tierra disponible para la versión prefijada
  • resistente a los gases / al agua
  • Versión fija equipada de serie con interfaz digital. Compatible con la aplicación AMPIUS®

Rango de temperaturas

  • de -40 °C a +90 °C
  • picos de hasta +125 °C

Variantes de artículos

DN manguera dA: Ø exterior de la tubería DN brida Círculo orificio Peso/unidad Da: Rango Ø exterior rosca L especificación del artículo números de artículos
mm mm kg mm mm
51 57 50 125 0,4 78 66 para los tipos L/H/HX/Performance, Ø exterior de la tubería 57 005400
51 60,3 50 125 0,4 78 66 para los tipos L/H/HX/Performance, Ø exterior de la tubería 60 005388
65 76,1 65 145 0,5 90 76 para los tipos L/H/HX/Performance 005522
70 76,1 65 145 0,55 90 76 para los tipos L/H/HX/Performance /
76 88,9 80 160 0,6 105 76 para los tipos L/H/HX/Performance 005525
80 88,9 80 160 0,65 105 76 para los tipos L/H/HX/Performance 005424
102 108 100 180 0,8 131 86 para los tipos L/H/HX/Performance, Ø exterior de la tubería 108 005438
102 114,3 100 180 0,8 131 86 para los tipos L/H/HX/Performance, Ø exterior de la tubería 114 005439
120 133 125 210 0,95 156 92 para los tipos L/H/HX/Performance, Ø exterior de la tubería 133 /
120 139,7 125 210 0,95 156 92 para los tipos L/H/HX/Performance, Ø exterior de la tubería 139 /
127 133 125 210 1 156 92 para los tipos L/H/HX/Performance, Ø exterior de la tubería 133 005592
127 139,7 125 210 1 156 92 para los tipos L/H/HX/Performance, Ø exterior de la tubería 139 005543
140 159 150 240 1,2 184 98 para los tipos L/H/HX/Performance /
152 159 150 240 1,4 184 98 para los tipos L/H/HX/Performance, Ø exterior de la tubería 159 005552
152 168,3 150 240 1,4 184 98 para los tipos L/H/HX/Performance, Ø exterior de la tubería 168 005553
160 177,8 150 240 1,5 184 98 para los tipos L/H/HX/Performance 005559
180 193,7 175 270 1,8 210 103 para los tipos L/H/HX/Performance 005950
203 219,1 200 295 2 210 103 para los tipos L/H/HX/Performance 005475
250 267 250 350 3 292 118 para los tipos L/H/HX/Performance, Ø exterior de la tubería 267 005571
250 273 250 350 3 292 118 para los tipos L/H/HX/Performance, Ø exterior de la tubería 273 005570
300 323,9 300 400 4 344 123 para los tipos L/H/HX/Performance 005574
51 57 50 125 0,4 78 66 para el tipo Inline, Ø exterior de la tubería 57 005619
51 60,3 50 125 0,4 78 66 para el tipo Inline, Ø exterior de la tubería 60 /
65 76,1 65 145 0,5 90 76 para el tipo Inline 005621
76 88,9 80 160 0,6 105 76 para el tipo Inline 005623
80 88,9 80 160 0,65 105 76 para el tipo Inline 001936
102 108 100 180 0,8 131 86 para el tipo Inline, Ø exterior de la tubería 108 005627
102 114,3 100 180 0,8 131 86 para el tipo Inline, Ø exterior de la tubería 114 005627
127 133 125 210 1 156 92 para el tipo Inline, Ø exterior de la tubería 133 005628
127 139,7 125 210 1 156 92 para el tipo Inline, Ø exterior de la tubería 139 005628
152 159 150 240 1,4 184 98 para el tipo Inline, Ø exterior de la tubería 159 005632
152 168,3 150 240 1,4 184 98 para el tipo Inline, Ø exterior de la tubería 168 005632
203 219,1 200 295 2 210 103 para el tipo Inline 005635

Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Fabricación y Suministro

  • Fabricación a medida en los anchos nominales mencionados, en color negro.

Varaintes suministrables

  • Disponibles en:
  • DN 50 - DN 200
  • Color: negro
