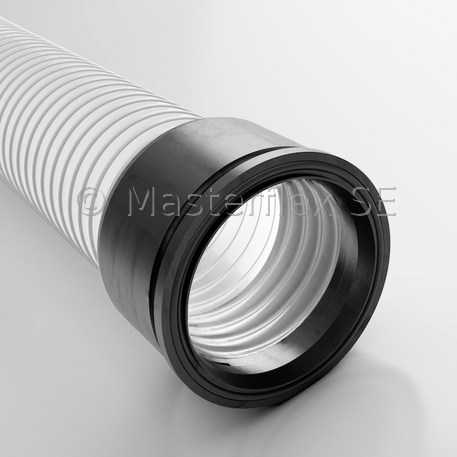

Brida cónica de PU Combiflex instalado permanente

in Anlehnung an DIN 3016

Dibujo técnico

Materiál

poliuretano altamente resistente a la abrasión

Aplicaciones

para los tipos de tubos Master-PUR L / H / HX

Propiedades

resistente a la abrasión y a los microbios
ligero
opción de conexión sin restricción ajustable de la sección transversal
a prueba de alta tensión
fácil de instalar si se usan conectores de abrazaderas de sujeción rápida
a prueba de impactos
disipación de la carga electrostática mediante una chapa de puesta a tierra disponible para la versión prefijada
Versión fija equipada de serie con interfaz digital. Compatible con la aplicación AMPIUS®

Rango de temperaturas

de -40 °C a +90 °C
picos de hasta +125 °C

Variantes de artículos

Manguera DN	Longitud total	Peso/pieza	D: Brida de Ø exterior	Da: Área de atornillado de diámetro exterior	t1: Profundidad de atornillado del tubo	di: Diámetro interior del tubo	Especificación del conector fijo	Número de artículo
	mm	kg	mm	mm	mm	mm
50	68	0,1	78	75	43,5	54,5	parte masculina, para los tipos L/H/HX/Performance	005396
50	68	0,1	78	75	43,5	54,5	parte hembra, para los tipos L/H/HX/Performance	005393
65	78	0,15	91	90	48,5	70,3	parte masculina, para los tipos L/H/HX/Performance	005406
65	78	0,15	91	90	48,5	70,3	parte hembra, para los tipos L/H/HX/Performance	005521
80	83	0,18	104	105	53,5	82,5	parte masculina, para los tipos L/H/HX/Performance	005529
80	83	0,18	104	105	53,5	82,5	parte hembra, para los tipos L/H/HX/Performance	005432
100	88	0,35	129	131	58,5	107,1	parte masculina, para los tipos L/H/HX/Performance	005441
100	88	0,35	129	131	58,5	107,1	parte hembra, para los tipos L/H/HX/Performance	005536
125	95	0,42	161	156	63,5	131,7	parte masculina, para los tipos L/H/HX/Performance	005451
125	95	0,42	161	156	63,5	131,7	parte hembra, para los tipos L/H/HX/Performance	005539
150	105	0,63	190	184	73,5	159,3	parte masculina, para los tipos L/H/HX/Performance	005460
150	105	0,63	190	184	73,5	159,3	parte hembra, para los tipos L/H/HX/Performance	005463
160	105	0,7	200	190	73,5	167	parte masculina, para los tipos L/H/HX/Performance	005646
160	105	0,7	200	190	73,5	167	parte hembra, para los tipos L/H/HX/Performance	005647
180	110	0,8	216	210	78,5	182,9	parte masculina, para los tipos L/H/HX/Performance	005601
180	110	0,8	216	210	78,5	182,9	parte hembra, para los tipos L/H/HX/Performance	005600
200	110	0,87	242	235	78,5	207,3	parte masculina, para los tipos L/H/HX/Performance	005481
200	110	0,87	242	235	78,5	207,3	parte hembra, para los tipos L/H/HX/Performance	005476
250	120	1,4	295	283	88,5	260,4	parte masculina, para los tipos L/H/HX/Performance	005489
250	120	1,4	295	283	88,5	260,4	parte hembra, para los tipos L/H/HX/Performance	005488
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C. * Relativo a la parte interna del arco de manguera Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Fabricación y Suministro

Fabricación a medida en los anchos nominales mencionados, en color negro.

Varaintes suministrables

Disponible a petición en una versión de montaje permanente para conexiones con refuerzo de tracción y resistentes al agua, en otras dimensiones DN, en colores.
