para la aplicación de conectores en máquinas y tuberías
para el montaje de válvulas para medios sólidos, líquidos y gaseosos

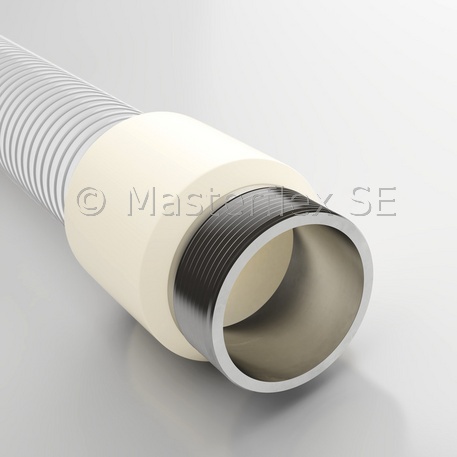

Conectores atornillables de VA fundido (acero inoxidable) con rosca externa conf. DIN EN ISO 228 para todos los tubos Master-PUR-Food
Industria alimentaria
Industria farmacéutica
Industria química
Propiedades
Canal de PU: aprobado para el contacto directo con productos alimenticios en conformidad con las directivas de la UE 10/2011, 1935/2004 (Consejo Alemán de Bienes de Consumo) y sus últimas modificaciones 1282/2011, 1183/2012, 202/2014 y 2015/174, apto para productos alimenticios secos, acuosos, ácidos, grasos y alcohólicos (excluyendo espirituosos), conf. certificado
buenas características de flujo
inoxidable
resistente al agua
inodoro/insípido
disipación de las cargas electrostáticas mediante la conexión a tierra entre el tubo y la válvula/el aplique
buena resistencia química
alta resistencia a la tracción
Rango de temperaturas
de -40 °C a +90 °C
picos de hasta +125 °C
Variantes de artículos
DN manguera
Tamaño de la rosca del conector
D: Ø exterior canal
Peso/unidad incl. pieza fundida
números de artículos puerta
números de artículos toma roscada
Inch
mm
kg
25
1
42
0,19
005493
005494
32
11/4
52
0,34
005376
/
38
11/2
60
0,42
005380
005382
40
11/2
60
0,42
005384
/
50
2
71
0,55
005389
005401
65
21/2
90
0,82
005405
005518
75
3
106
1,34
005421
005526
80
31/2
106
0,96
005427
008977
100
4
130
1,94
005435
005440
125
5
155
2,43
005450
/
150
6
184
2,98
005466
005556
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.
Fabricación y Suministro
Producción bajo pedido en los tamaños nominales anteriores, en blanco, montado permanentemente, versión estanca para mangueras Master-PUR Food
