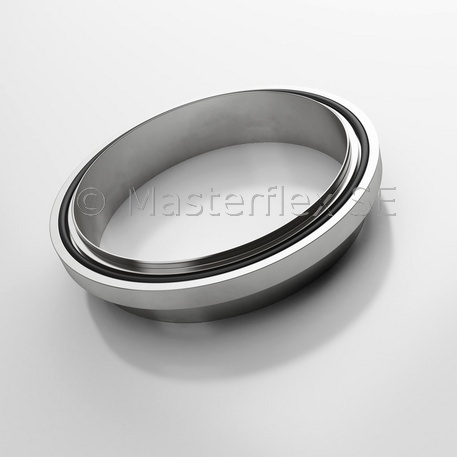

Brida cónica fundida

conforme a DIN 3016

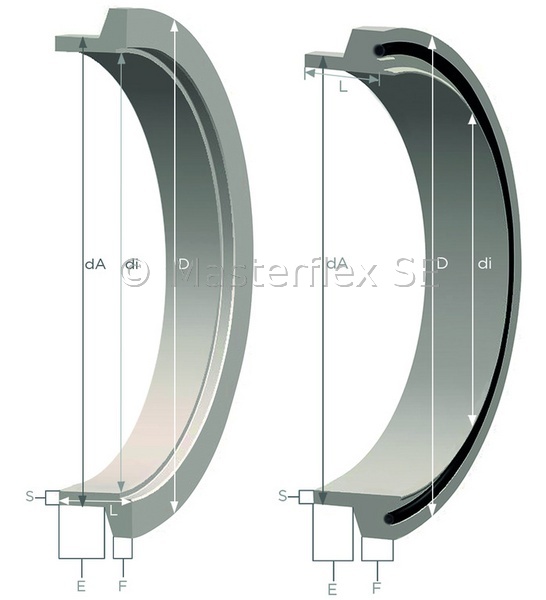

Dibujo técnico

buenas características de flujo
fácil de instalar si se usan conectores de abrazaderas de sujeción rápida
resistente al agua
aplicaciones versátiles en conjunción con piezas de acero, como tuberías acodadas, reductores y conexiones de ramales
brida cónica conforme con DIN 3016
opciones de conexión a diferentes tuberías conf. DIN 2448 y DIN 2458

DN manguera	Longitud total	Peso/unidad	D: Ø exterior brida	D: Ø exterior tubería	S: Interior	di: Brida interior Ø	Longitud de la boquilla	especificación del artículo	números de artículos
	mm	kg	mm	mm	mm	mm	mm
50	15	0,12	78	60,3	2,9	54,5	9,5	parte masculina	002360
50	15	0,12	78	60,3	2,9	54,5	9,5	parte hembra	002359
65	20	0,19	91	76,1	2,9	70,3	11,9	parte masculina	002364
65	20	0,19	91	76,1	2,9	70,3	11,9	parte hembra	002363
80	20	0,23	104	88,9	3,2	82,5	11,9	parte masculina	002371
80	20	0,23	104	88,9	3,2	82,5	11,9	parte hembra	002370
100	20	0,31	129	114,3	3,6	107,1	11,9	parte masculina	002376
100	20	0,31	129	114,3	3,6	107,1	11,9	parte hembra	002375
125	25	0,71	161	139,7	4	131,7	13,4	parte masculina	002381
125	25	0,71	161	139,7	4	131,7	13,4	parte hembra	002380
150	25	0,9	190	168,3	4,5	159,3	13,4	parte masculina	002388
150	25	0,9	190	168,3	4,5	159,3	13,4	parte hembra	002387
160	25	1,04	200	177,8	5	167,8	13,4	parte masculina	002393
160	25	1,04	200	177,8	5	167,8	13,4	parte hembra	002392
180	25	1,17	216	193,7	5,4	182,9	13,4	parte masculina	002399
180	25	1,17	216	193,7	5,4	182,9	13,4	parte hembra	002398
200	25	1,4	242	219,1	5,9	207,3	13,4	parte masculina	002403
200	25	1,4	242	219,1	5,9	207,3	13,4	parte hembra	002402
250	25	1,75	295	273	6,3	260,4	13,4	parte masculina	002407
250	25	1,75	295	273	6,3	260,4	13,4	parte hembra	002406
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C. * Relativo a la parte interna del arco de manguera Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.

Disponible a petición en acero inoxidable y como elemento de tornillo con rosca interior o exterior.
