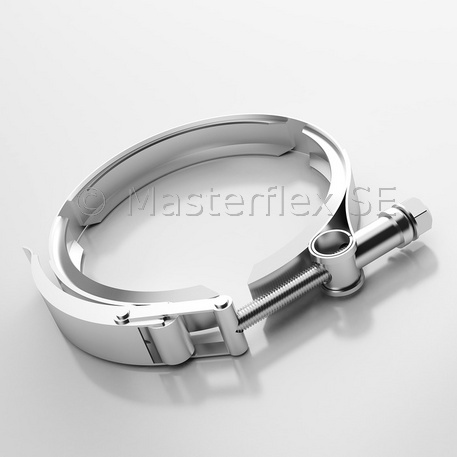

Para conexiones rápidas de bridas cónicas Combiflex PU, bridas cónicas soldadas y bridas cónicas con espigas, según DIN 3016
Materiál
acero inoxidable 1.4301
Aplicaciones
Reducciones con bridas cónicas
Bridas cónicas de PU Combiflex
Tuberías de acero con bridas cónicas
Tuberías acodadas/codos con bridas cónicas
para conectores rápidos desde:
Columnas de metal con bridas cónicas
Propiedades
fácil de instalar
robusto
con pasador de seguridad para evitar una apertura accidental
inoxidable
abrazadera de sujeción rápida para bridas cónicas conf. DIN 3016
Variantes de artículos
DN manguera
D (espacio libre mín.)
D (espacio libre mín.)
Peso/unidad
números de artículos
mm
mm
kg
50
147
103
0,20
002183
✓
65
158
103
0,26
002184
✓
80
169
103
0,29
002185
✓
100
212
170
0,46
002186
✓
125
241
186
0,78
002187
✓
150
266
202
0,86
002188
✓
160
275
207
0,91
002189
✓
180
289
215
0,97
002190
✓
200
313
228
1,05
002191
✓
250
360
254
1,24
002192
✓
Todos los datos refieren a una temperatura del medio y del entorno de +20 °C.
* Relativo a la parte interna del arco de manguera
Reservado el derecho a efectuar modificaciones técnicas y variaciones de color.
